激光輔助技術助力TOPCon電池片轉換效率提高0.38%
Published:
2023-10-20 11:05
Source:
Engineering GmbH申請專利，用于修複欠燒結的PERC電池。
工藝方法：對電池片照射高強度激光，同時施加10V或以上的偏轉電壓，由此産生的數安培的局部電流會(huì )顯著降低金屬與半導體之間的接觸電阻。
處理時間：實驗條件下每片矽片處理時間1.6秒，可以很容易地降低至1秒以下。
激光掃描電池片激發(fā)電荷載流子
自由載流子被迫通過(guò)金屬-半導體形成的觸點
高電流流過(guò)局部非常小的導電點
金屬和半導體之間的接觸電阻降低
鈍化不會(huì )受到損害

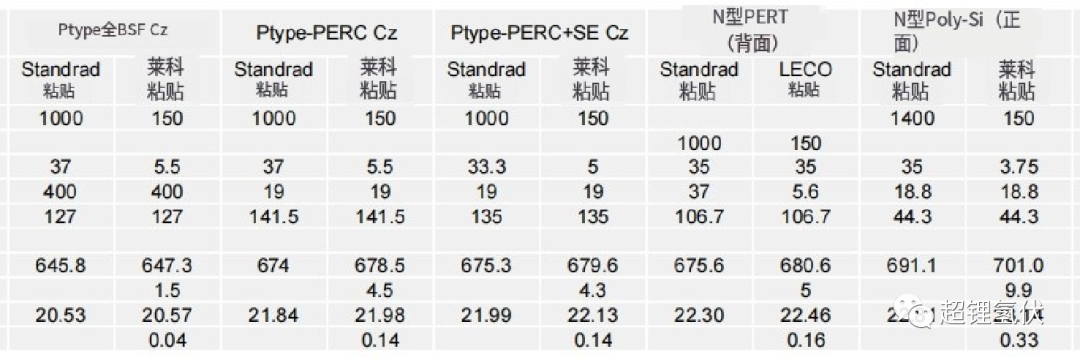

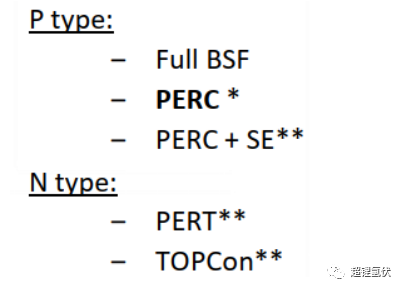

圖1：LECO技術適用于多種電池類型

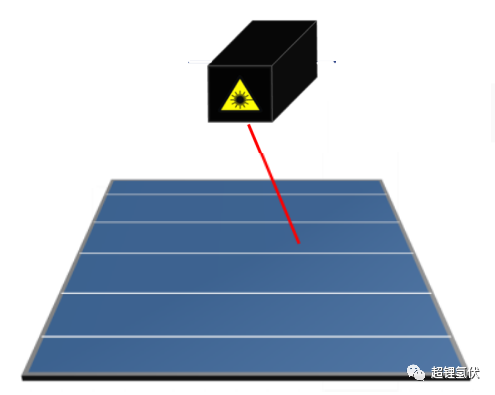

圖2：LECO工作原理示意圖

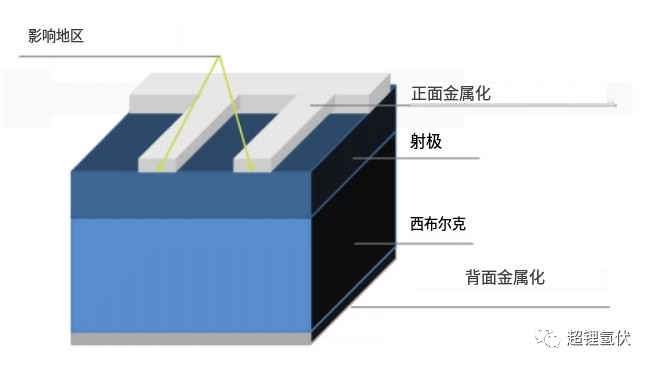

圖3：LECO影響區域的太陽能電池示意圖
Laser-enhanced contact optimization(LECO)
激光增強接觸優化（LECO）
使用LECO工藝的三個集成級別：
1.窄化效率分布+提高産量
2.適應電池生産工藝+受益于更大的工藝窗口
3.調整電池生産工藝+使用LECO漿料+通過(guò)Voc增益（+6mV）提高效率增益
LECO改進(jìn)了現有的電池概念（Al BSF、PERC、選擇性發(fā)射極）
——允許更大的燒結溫度窗口
——允許在超低摻雜發(fā)射極上實現正確接觸
——允許更高的太陽能電池Voc
LECO是新電池概念（鈍化接觸，n型）的關鍵
——允許接觸較薄的半導體層
——允許使用燒穿性較小的銀漿
——可實現低電阻接觸，同時不會(huì )損壞鈍化層
Cell Engineering推出激光設備
單機系統規格
——帶有電池片輸送帶的LECO自動化工藝
——吞吐量500件/小時
——符合IEC標準的1類激光産品

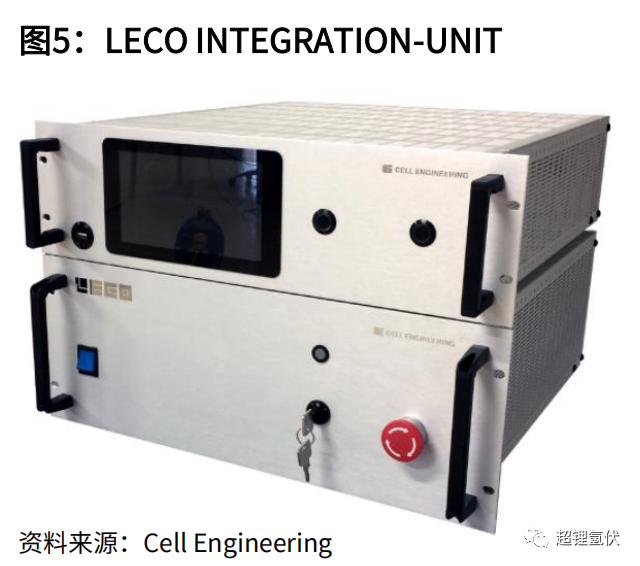

集成系統規格
——可用于集成的各種接口選項
——LECO處理時間可小于1s
——符合IEC標準的4級激光系統
——占地面積約0.4m2
LECO技術在P-PERC電池上的效果

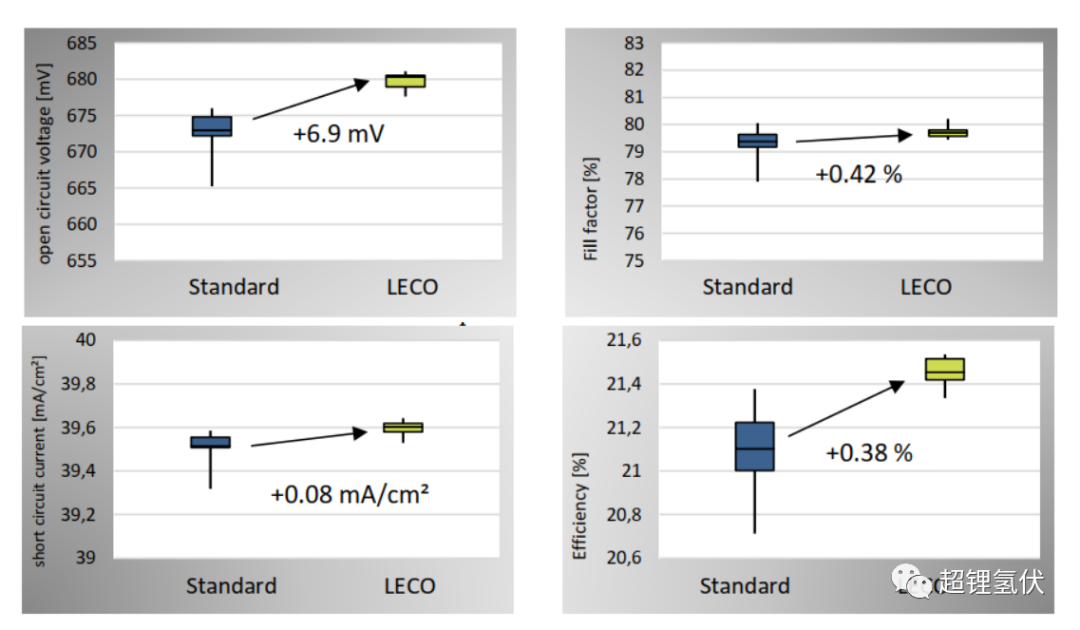

圖6：LECO 技術在P-PERC電池上的效果

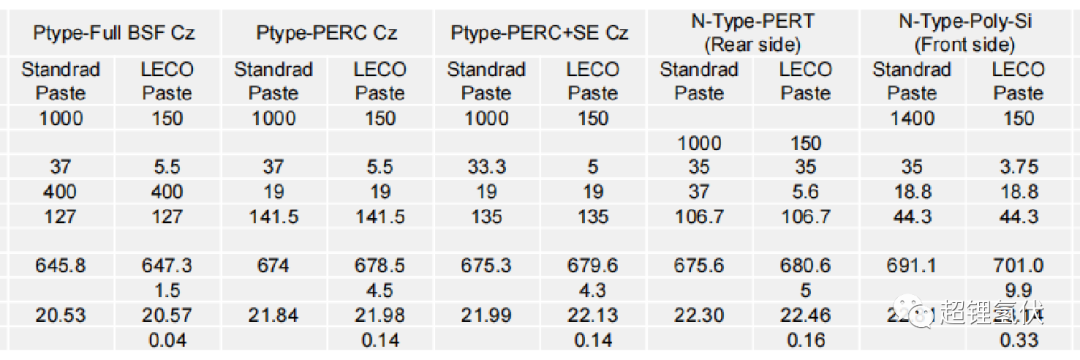

在P-PERC電池上，分別使用標準漿料/LECO專用漿料，細柵寬度40μm，主柵數量4道。LECO批次的平均開(kāi)路電壓高出6.9mV，而填充因子處于同一水平，略提升0.42%，短路電流增加0.08mA/cm2，總體來看，電池片轉換效率提升0.38%。
圖7：LECO 技術在N-TOPCon電池上的效果

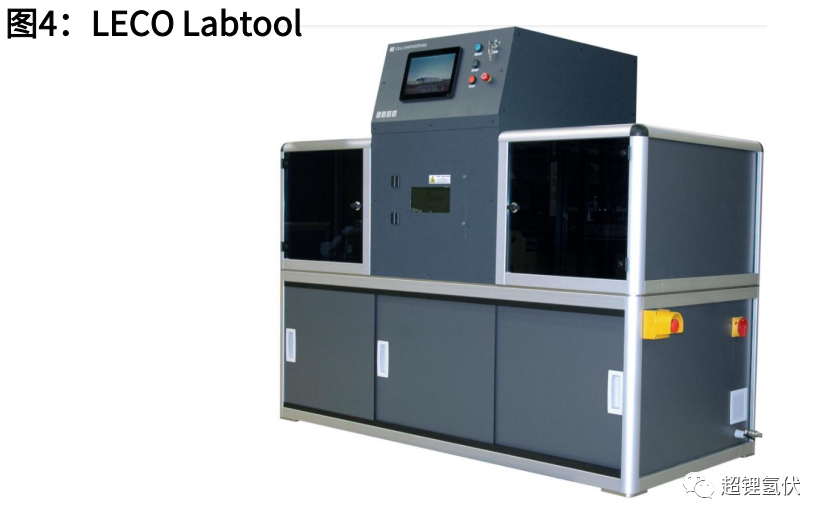

實驗設備：LECO Labtool

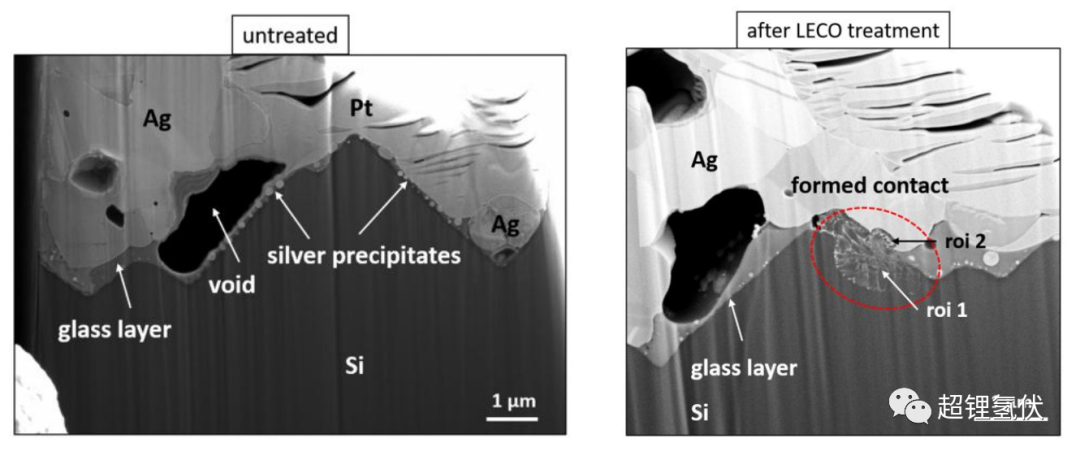

LECO所形成的接觸點多位于金字塔頂峰附近。
興趣區1（roi 1）：矽內發(fā)現絲狀明亮材料對比區，表明銀滲入了矽中。
興趣區2（roi 2）：銀柵線內出現了偏暗的區域，說明摻入了矽。
圖8：LECO 處理前後電池表面變化

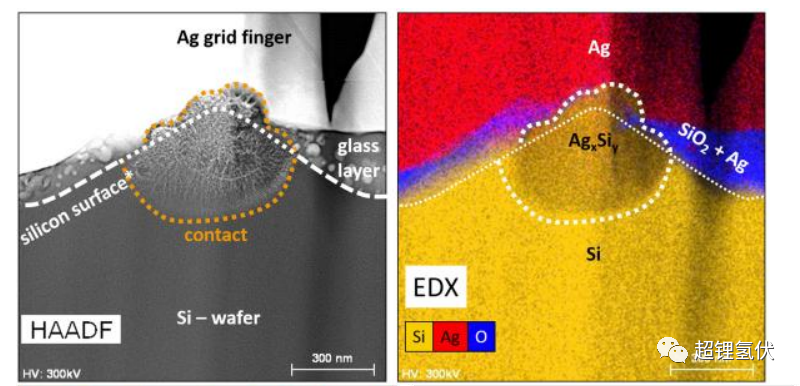

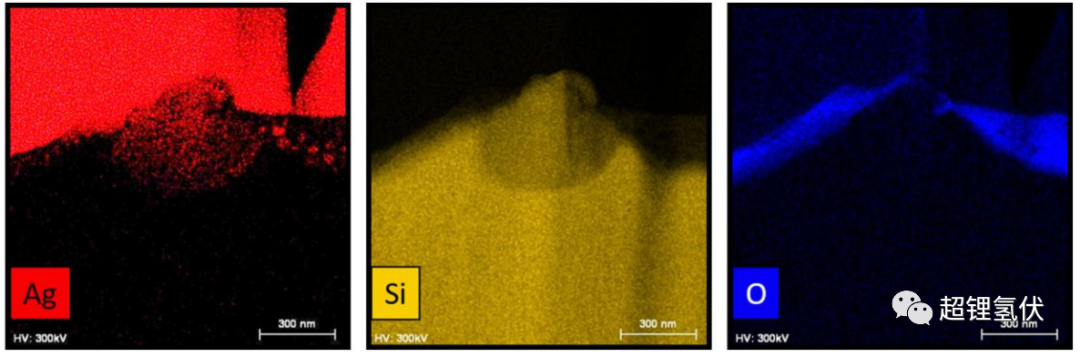

進(jìn)一步的表征說明，興趣區1中銀含量小于20%，可以驗證LECO誘導矽和銀的相互擴散，形成局部亞微米大小的點接觸。
LECO的反應模型

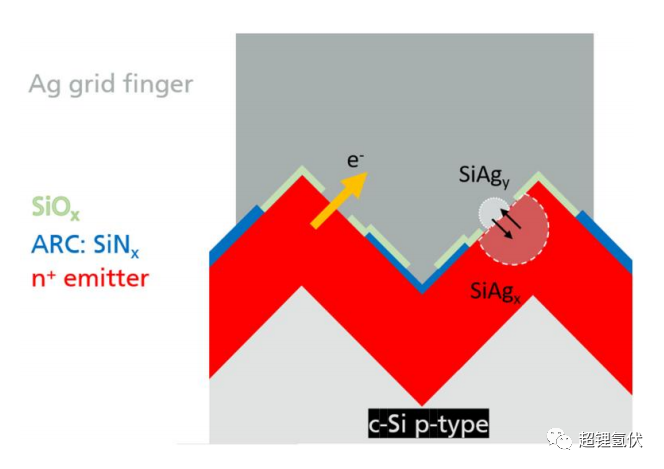

圖9：LECO 的反應模型
第一步：由局部激光束形成感應載流子，結合偏置電壓，形成局部電流；局部電流的優先路徑是低電阻路徑，該路徑必須已經(jīng)存在于柵線下方的發(fā)射極與Ag之間，并導緻高電流密度。這些路徑可以在金字塔的頂部或頂部附近找到；
第二步：高電流密度導緻發(fā)熱點，對應處發(fā)生燒結，引發(fā)銀與矽的互相擴散；
第三步：冷卻過(guò)程。電流引起的加熱時間在微秒-毫秒之間，主要取決于載流子壽命。熔融點附近的溫度將迅速降低。
根據《Microscale Contact Formation by Laser Enhanced ContacOptimization》分析，roi 1區絲狀明亮材料來自在快速冷卻步驟期間AgxSiy相中過(guò)量Ag的偏析。電流傳輸是基于通過(guò)玻璃層的電子隧穿，這是由于玻璃中的Ag沉澱物和溶解的Ag以及矽表面生長(cháng)的Ag晶粒。
此外，在硼發(fā)射極中電流注入燒制銀漿可以在玻璃層中産生額外的銀枝晶。
因此，《Microscale Contact Formation by Laser Enhanced ContactOptimization》一文中，作者建議將CFC(the currentfired contacts)作爲總電流傳輸中的額外電流路徑。
LECO對漿料的影響

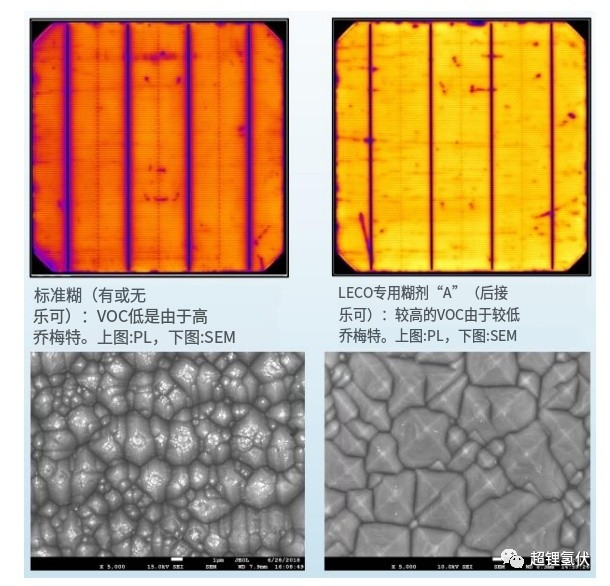

圖10：LECO 處理前後電池表面變化
圖11：LECO 處理前後電池表面變化
2019年賀利氏推出LECO專用漿料SOL8100，主要用于均勻發(fā)射極電池。配合LECO設備，提效水平約在0.15%。
圖12：LECO 處理前後電池表面變化
LECO對漿料的影響
圖13：LECO 處理前後電池表面變化
圖14：LECO 處理前後電池表面變化

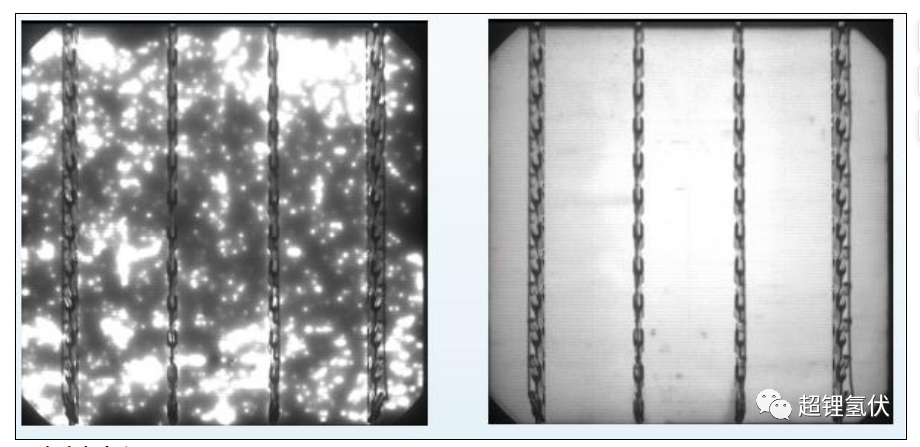

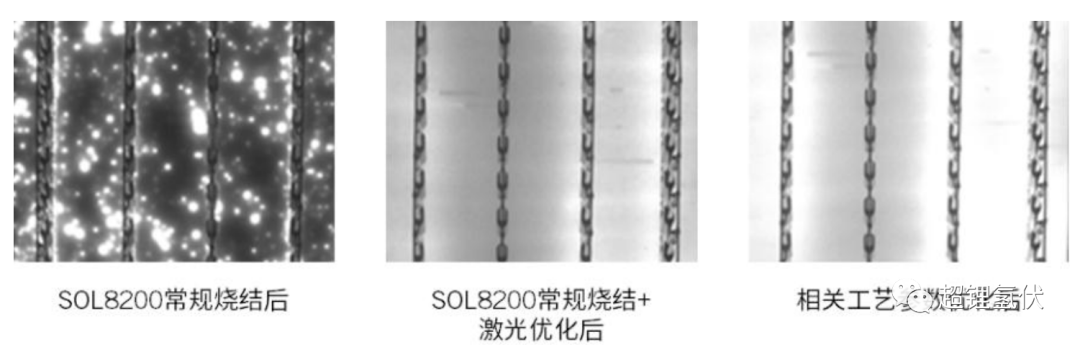

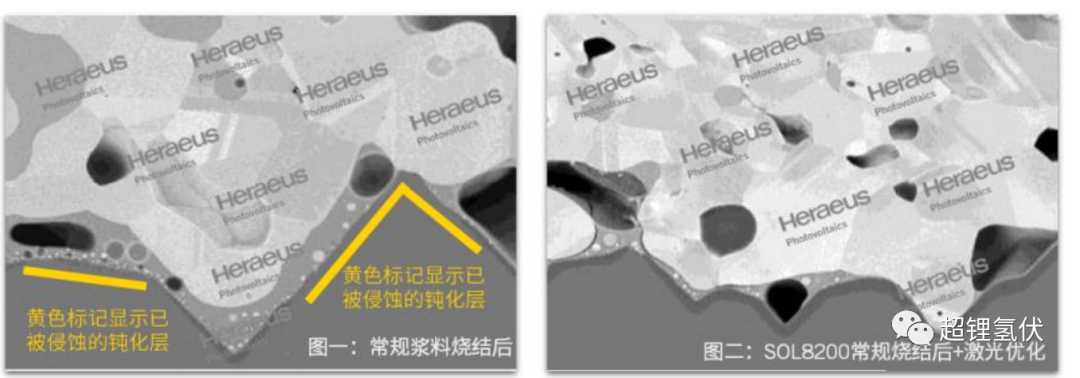

圖一：常規燒結鈍化層面積破壞過(guò)大造成開(kāi)壓低；
圖二：賀利氏SOL8200系列漿料燒結後，柵線下大面積鈍化層得以保留，再通過(guò)激光優化打通導電通路
?LECO on PERC / TOPCon
?效率增益：+0.14-0.37% /+0.14-0.52%
?主要驅動力：Voc 提升 (+6-7mV)
?作用機理和長(cháng)期穩定性
?LECO引發(fā)電流燒結接觸
?在電池和組件層面都具有長(cháng)期穩定的效率增益
?特色
?峰值燒結溫度降低
?可以適配極低摻雜發(fā)射極
?使用LECO銀漿可獲得額外的Voc增益
?使激光燒結相對標準燒結更具競爭力
國內廠商推出相關産品

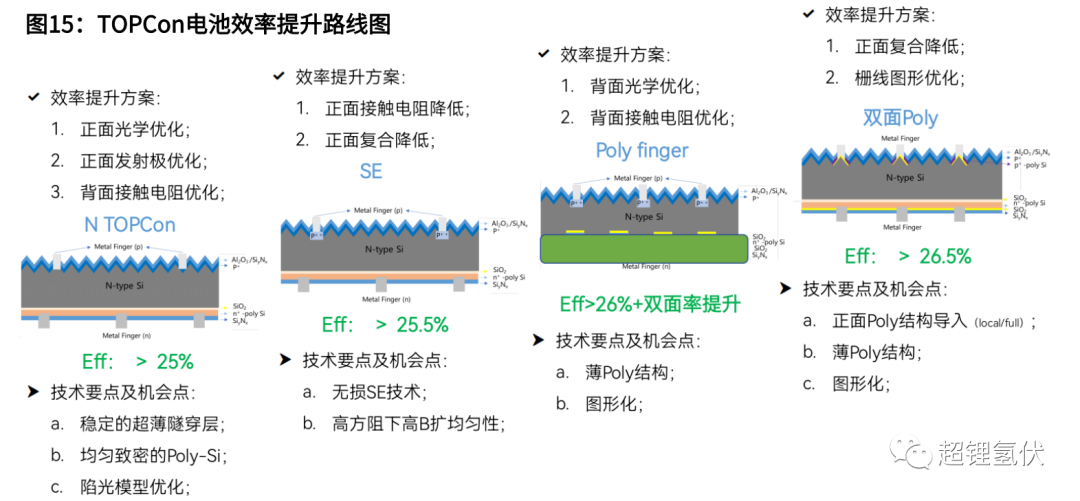

圖15：TOPCon電池效率提升路線圖
